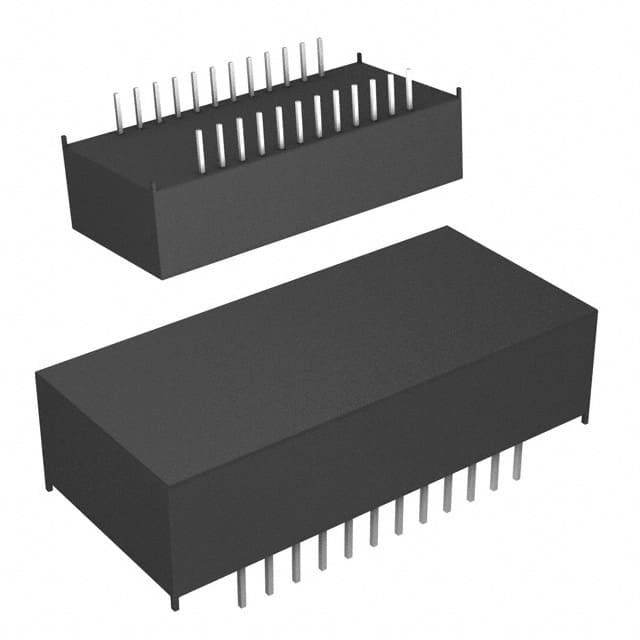

Σταθερό ολοκληρωμένο κύκλωμα DS12C887 24 EDIP συγχρονισμού ρολογιών με την παράλληλη διεπαφή

Γενική περιγραφή

Τα σε πραγματικό χρόνο ρολόγια DS12885, DS12887, και DS12C887 (RTCs) σχεδιάζονται για να είναι άμεσες αντικαταστάσεις για το DS1285 και το DS1287. Οι συσκευές παρέχουν ένα σε πραγματικό χρόνο ρολόι/ένα ημερολόγιο, συναγερμός μιας ώρας της ημέρας, τρεις maskable διακόπτουν με έναν κοινό διακόπτουν την παραγωγή, προγραμματίσημο τετραγωνικό κύμα, και 114 ψηφιολέξεις υποστηριγμένου του μπαταρία στατικού RAM (113 ψηφιολέξεις στο DS12C887 και το DS12C887A). Το DS12887 ενσωματώνει μια πηγή ενέργειας κρυστάλλου και λίθιου χαλαζία σε μια 24 τοποθετημένη σε κάψα καρφίτσα συσκευασία ΕΜΒΎΘΙΣΗΣ.

Χαρακτηριστικά γνωρίσματα

* Πτώση-στην αντικατάσταση για τη IBM στο ρολόι/το ημερολόγιο υπολογιστών
* RTC μετρά τα δευτερόλεπτα, τα πρακτικά, τις ώρες, την ημέρα, την ημερομηνία, το μήνα, και το έτος με την αποζημίωση έτους πηδήματος μέχρι το 2099
* Δυαδικό ή χρονική αντιπροσώπευση BCD
* 12ωρο ή 24ωρο ρολόι με το AM και ΠΡΩΘΥΠΟΥΡΓΌΣ στο 12ωρο τρόπο
* Χρονική επιλογή αποταμίευσης φωτός της ημέρας
* Επιλέξιμος συγχρονισμός λεωφορείων της Intel ή της Motorola
* Διασυνδεμένος με το λογισμικό ως 128 θέσεις RAM
* 14 ψηφιολέξεις των καταλόγων ρολογιών και ελέγχου
* 114 ψηφιολέξεις του γενικής χρήσης, μπαταρία-υποστηριγμένου RAM (113 ψηφιολέξεις στο DS12C887 και το DS12C887A)
* Σαφής λειτουργία RAM (DS12885, DS12887A, και DS12C887A)
* Διακόψτε την παραγωγή με τρία ανεξάρτητα Maskable διακόπτει τις σημαίες
* Συναγερμός ώρας της ημέρας μιά φορά ανά δευτερόλεπτο μιά φορά ανά ημέρα
* Περιοδικά ποσοστά από 122μs σε 500ms
* Σημαία κύκλων αναπροσαρμογών τέλος--ρολογιών
* Προγραμματίσημη παραγωγή τετραγωνικός-κυμάτων
* Αυτόματος δύναμη-αποτύχετε ανιχνεύει και μεταστρέφει τα στοιχεία κυκλώματος
* Η προαιρετική επιφάνεια 28-καρφιτσών PLCC τοποθετεί τη συσκευασία ή την 32-καρφίτσα TQFP (DS12885)
* Προαιρετική τοποθετημένη σε κάψα συσκευασία ΕΜΒΥΘΙΣΗΣ (EDIP) με το ενσωματωμένες κρύσταλλο και την μπαταρία (DS12887, DS12887A, DS12C887, DS12C887A)
* Προαιρετική βιομηχανική σειρά θερμοκρασίας διαθέσιμη
* Εργαστήριο ασφαλιστών (UL) που αναγνωρίζεται
