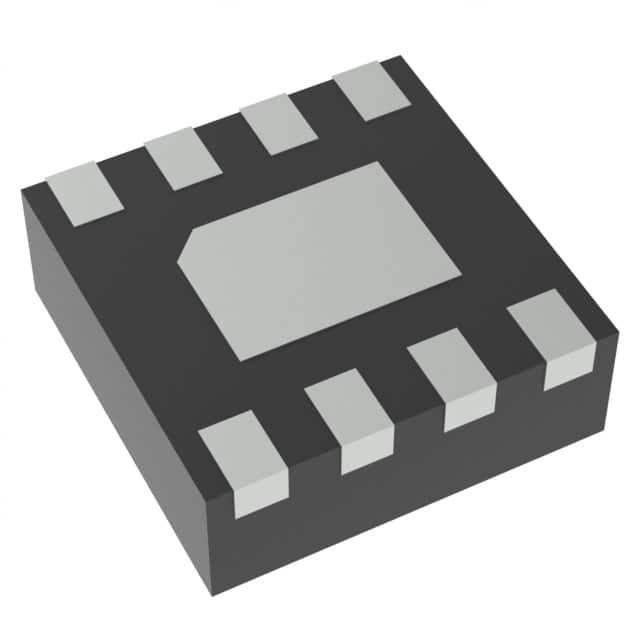

Η επιφάνεια τοποθετεί το onsemi ολοκληρωμένου κυκλώματος NB3L553MNR4G 200MHZ 8DFN συγχρονισμού ρολογιών

Περιγραφή

Το NB3N511 είναι ένας πολλαπλασιαστής ρολογιών που θα παραγάγει το ένα από εννέα επιλέξιμα πολλαπλάσια παραγωγής μιας συχνότητας εισαγωγής μέσω δύο επίλεκτων εισαγωγών 3−level (S0, S1). Δέχεται ένα τυποποιημένο θεμελιώδες κρύσταλλο τρόπου ή ένα εξωτερικό σήμα ρολογιών αναφοράς. Οι τεχνικές σχεδίου Phase−Locked−Loop (PLL) χρησιμοποιούνται για να παραγάγουν ένα χαμηλό jitter, παραγωγή ρολογιών επιπέδων TTL μέχρι 200 MHZ με έναν κύκλο καθήκοντος 50%. Μια παραγωγή επιτρέπει την καρφίτσα (OE) παρέχεται, και όταν πηγαίνει βεβαιωμένος χαμηλός, η παραγωγή ρολογιών στο tri−state (υψηλή σύνθετη αντίσταση). Το NB3N511 χρησιμοποιείται συνήθως στα ηλεκτρονικά συστήματα ως αποδοτική αντικατάσταση δαπανών για τους ταλαντωτές κρυστάλλου

Χαρακτηριστικά γνωρίσματα

• Συχνότητες παραγωγής ρολογιών μέχρι 200 MHZ
• Εννέα επιλέξιμοι πολλαπλασιαστές της συχνότητας εισαγωγής
• Λειτουργούσα σειρά: VDD = 3,3 Β ±5% Β ±10% Ή 5,0
• Χαμηλή παραγωγή Jitter του σίγμα 25 CP ένα (RMS)
• Μηδέν λάθος πολλαπλασιασμού ρολογιών PPM
• κύκλος καθήκοντος παραγωγής 45% − 55%
• TTL/CMOS παραγωγή με το Drive επιπέδων 25 μΑ TTL
• Σειρά εισαγωγής αναφοράς κρυστάλλου 5 − 32 MHZ
• Φάσμα συχνότητας ρολογιών εισαγωγής 1 − 50 MHZ
• OE, παραγωγή επιτρέψτε με την παραγωγή Tri−State
• 8−Pin SOIC
• Βιομηχανική σειρά θερμοκρασίας −40°C σε +85°C
• Αυτές είναι συσκευές Pb−Free
